¿Cómo se instala el tripié TP-014-A para espacios confinados?

Conoce el paso a paso para hacer la instalación de este equipo portátil y ligero de alta resistencia que sirve como punto de anclaje para los sistemas contra caídas, suspensión y rescate.

El malacate ya viene instalado. La línea de tres funciones no.

1. Saca todo de la mochila.

2. Desenreda la cadena.

3. Presiona y jala para liberar la pata.

4. Dale altura.

5. Asegura la pata de nuevo.

6. Haz lo mismo con las demás.

7. Erige el tripié (entre dos personas).

8. Separa las patas.

9. Ajusta la distancia entre ellas.

10. Verifica que el malacate corra bien. (Si trae cinchos, retíralos).

11. Al accionar el malacate dale peso (así se enreda mejor).

12. Instalemos la Línea de 3 funciones.

13. Presenta la placa mayor contra una pata.

14. Inserta los tornillos.

15. Usa una rondana de cada lado.

16. No aprietes con fuerza (hasta que estén los 4 tornillos).

17. Usa herramienta. (no incluida).

18. Ahora sí, aprieta más fuerte.

19. Pon la L3F sobre el soporte inferior (que el logo no quede de cabeza)

20. Retira el pasador de seguridad.

21. Presiona y jala el eje de la polea para sacarlo.

22. Quita la cubierta.

23. Libera el cable jalando el seguro y jala el dial.

24. Lleva el cable a la polea.

25. Acomoda el cable.

26. Desactiva la liberación de cable.

27. Vuelve a poner la cubierta de la polea.

28. Coloca el eje y el pasador de seguridad.

29. Jala la palanca hacia dentro y guíala hacia afuera.

30. Asegúrate de que corre bien.

31. Libera el cable de la L3F y prueba el freno.

32. Listo para conectarse.

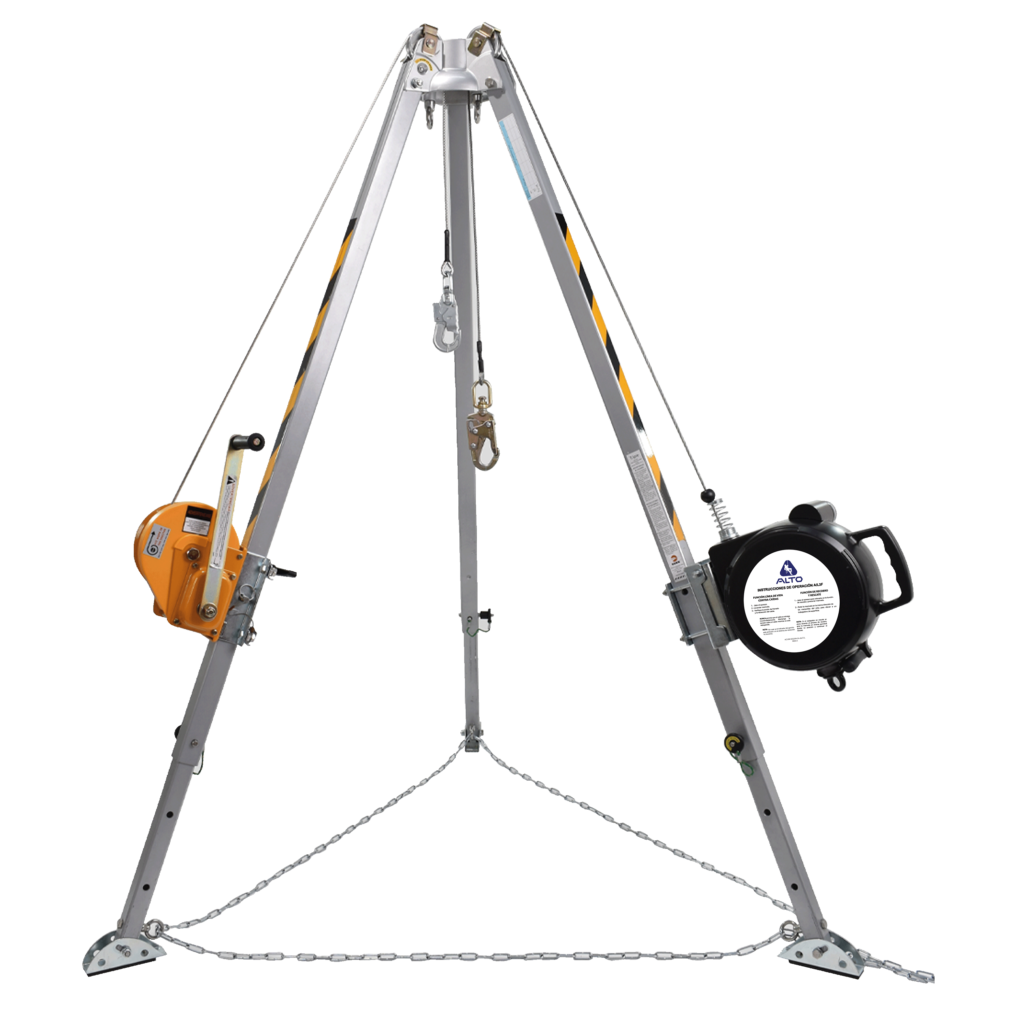

TRIPIÉ TP-014-A
